Victron Energy – veneen latauksen ja virranhallinnan kokonaisratkaisut

Victron Energy on alankomaalainen energiajärjestelmiin erikoistunut brändi, jonka historia alkoi 1970-luvulla perustaja Reinout Vaderin ryhdyttyä kehittämään silloisia inverttereitä toimivammiksi. Yli 50 vuoden aikana Victron on kasvanut yhdeksi tunnetuista veneiden, matkailuajoneuvojen ja ammattikäytön sähköjärjestelmien valmistajista. Brändin vahvin osaaminen löytyy akkujen lataamisesta, sähkön muuntamisesta sekä järjestelmän eri osien yhdistämisestä hallittavaksi kokonaisuudeksi.

Veneessä sähköjärjestelmän on toimittava ympäristössä, jossa tilaa on vähän, kosteus ja suolainen ilma rasittavat laitteita ja käytettävissä oleva latausteho vaihtelee. Virtaa voidaan saada moottorin laturilta, maasähköstä tai aurinkopaneeleista, mutta jokainen lähde käyttäytyy eri tavalla. Victronin tuotteiden tarkoituksena on vastaanottaa, muuntaa, jakaa ja valvoa tätä energiaa niin, että käynnistysakku, käyttöakusto ja veneen sähkölaitteet toimivat turvallisesti yhdessä.

Victron on lähtöisin veneiden sähköjärjestelmistä

Victronin nykyinen valikoima ulottuu useisiin energiajärjestelmiin, mutta veneily on ollut brändille keskeinen käyttöalue sen alkuvaiheista lähtien. Venejärjestelmistä kertynyt kokemus näkyy modulaarisessa tuoteajattelussa: laturi, invertteri, aurinkolataussäädin, akkuvahti ja valvontalaite voidaan valita erikseen, mutta ne on suunniteltu toimimaan osana samaa kokonaisuutta.

Tämä erottaa Victronin tavallisesta sähkötarvikevalmistajasta. Veneen järjestelmää ei tarvitse rakentaa yksittäisistä toisilleen vieraista laitteista, vaan samaan ekosysteemiin voidaan liittää useita latauslähteitä, akkuryhmiä ja kulutuspiirejä.

Pieni kalastusvene voi tarvita vain akkulaturin, DC-DC-laturin ja akun varaustilaa seuraavan mittarin. Suurempi vene voi sisältää aurinkolatauksen, maasähkön, invertterin, generaattorin, litiumakuston ja keskitetyn etävalvonnan. Victronin vahvuus on siinä, että järjestelmää voidaan kasvattaa veneen tarpeiden mukana ilman, että kaikki täytyy rakentaa heti suurimman mahdollisen kokonaisuuden mukaan.

Veneen akkujen lataaminen maasähköstä

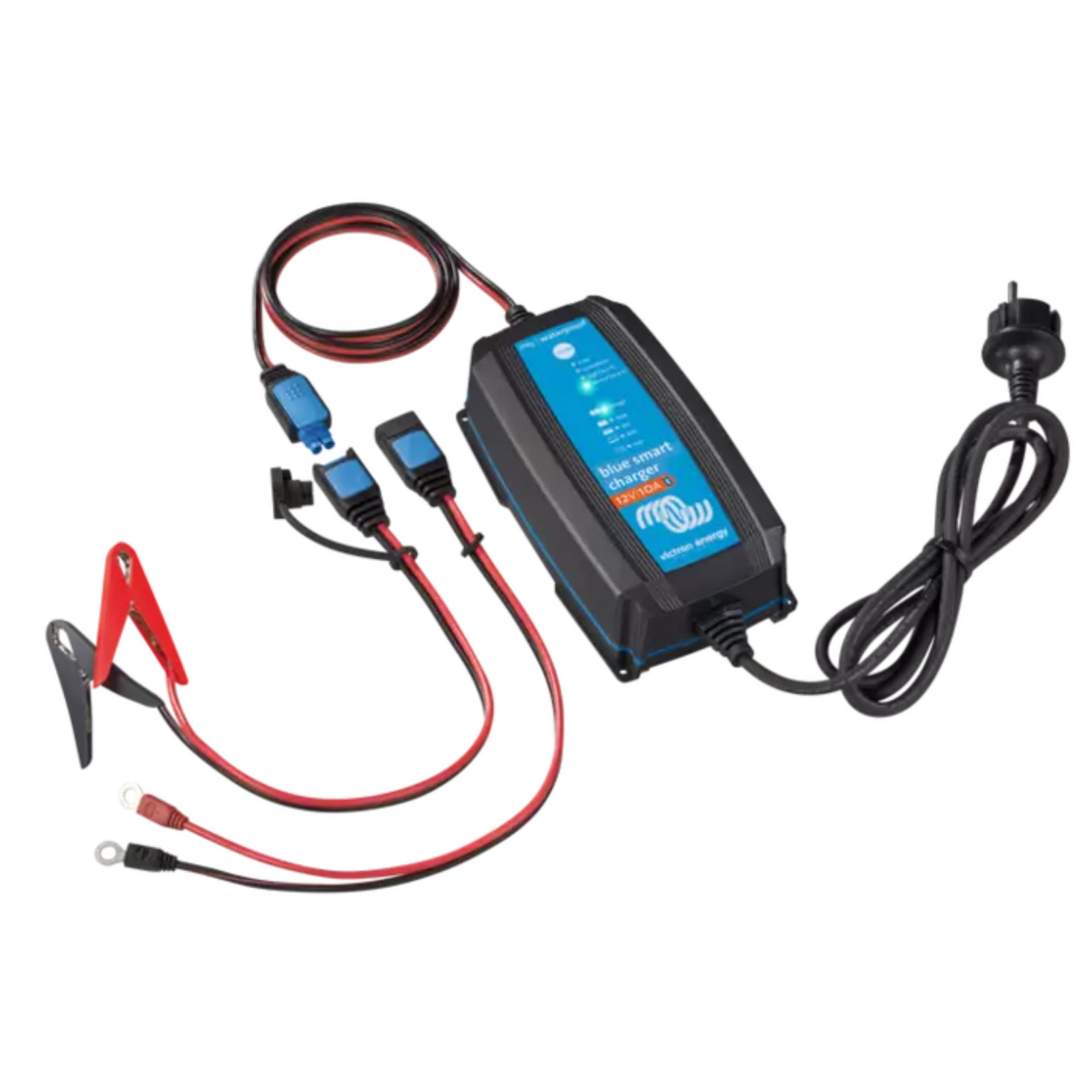

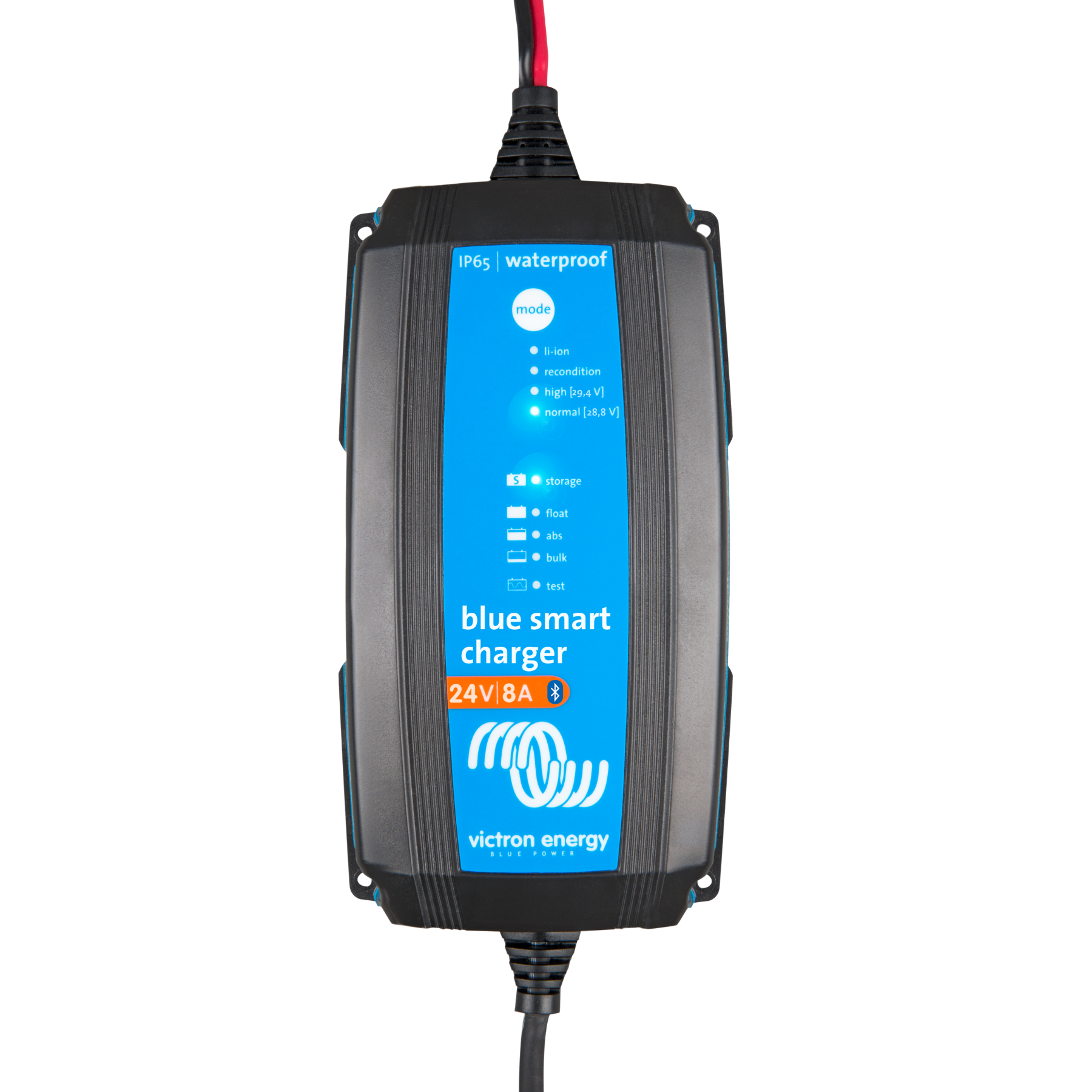

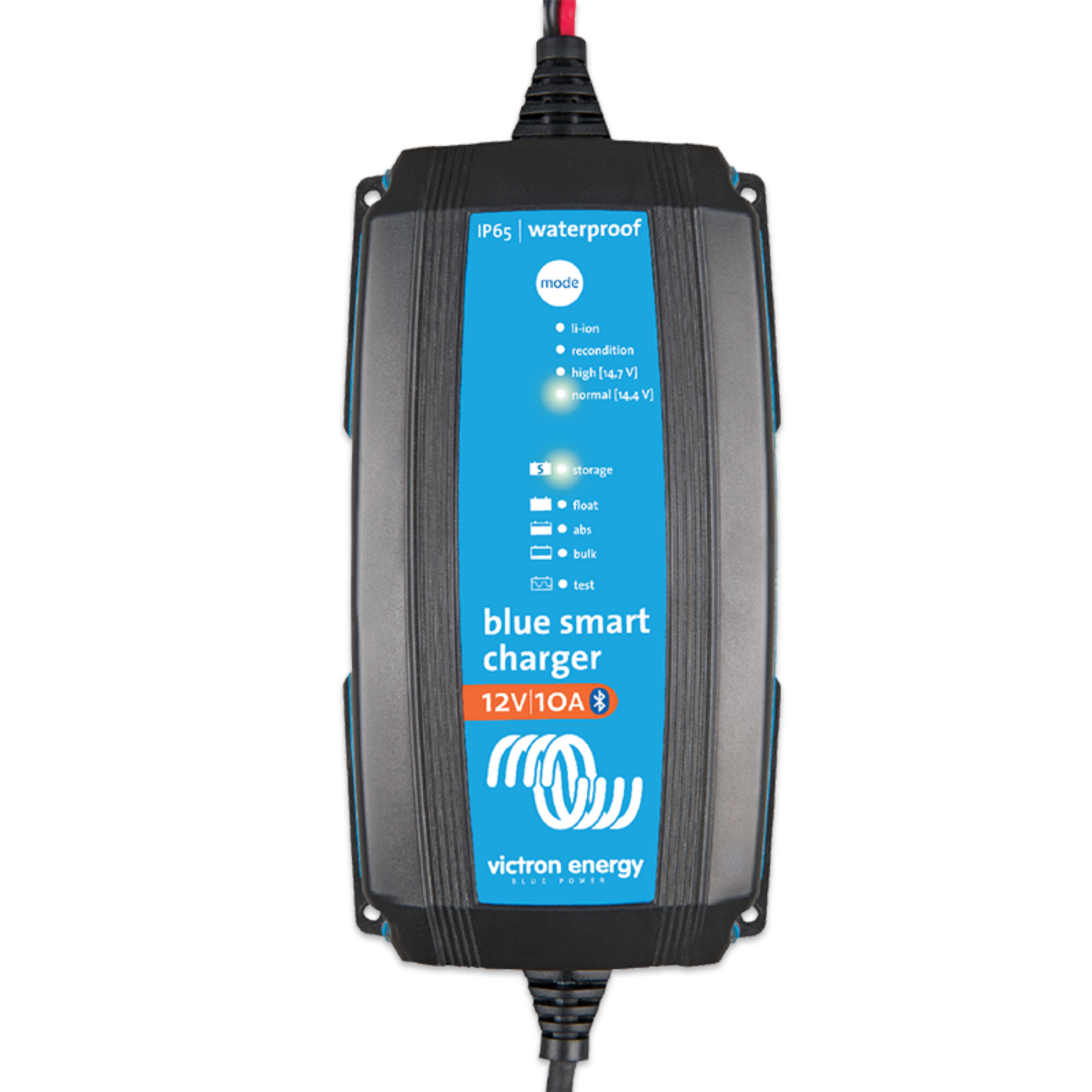

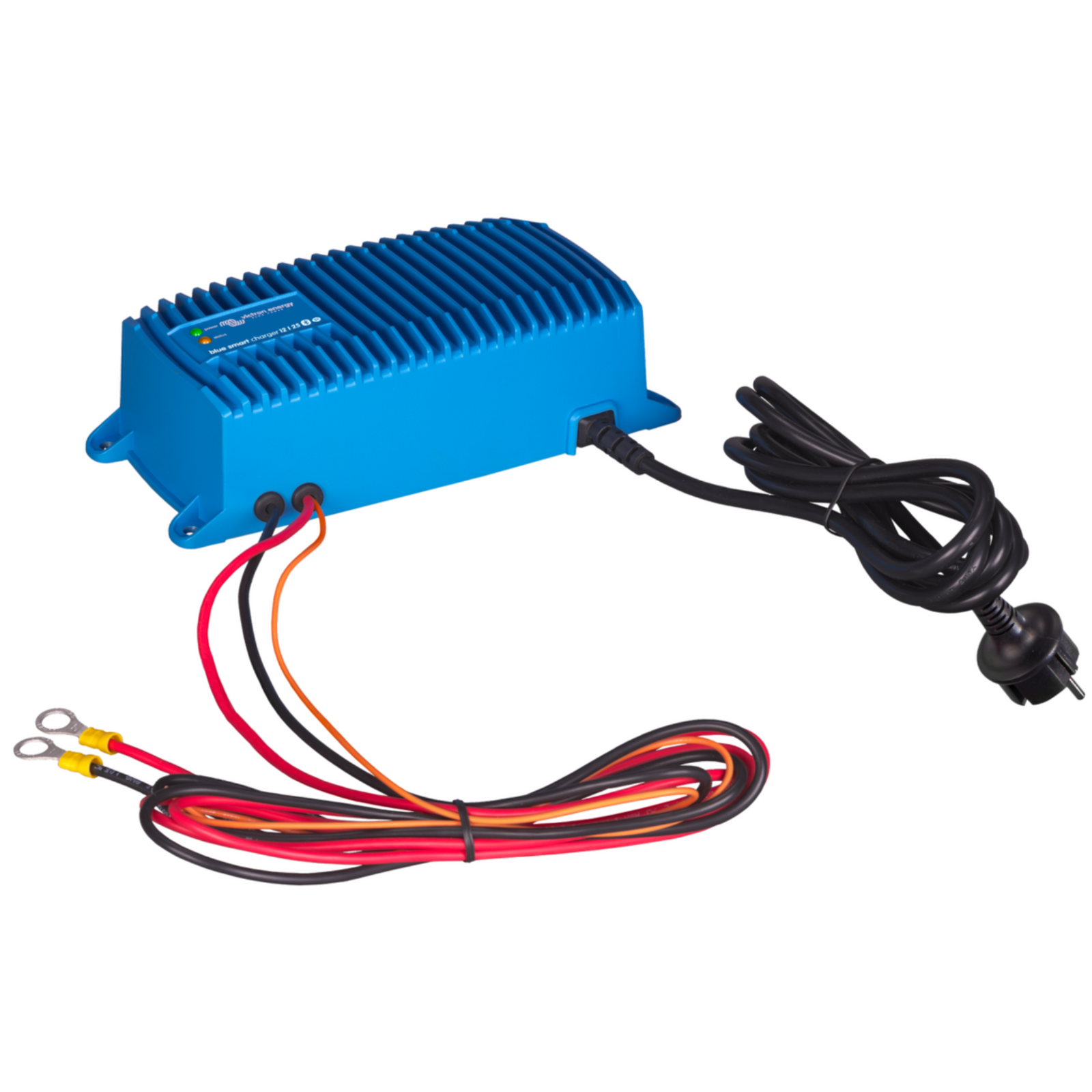

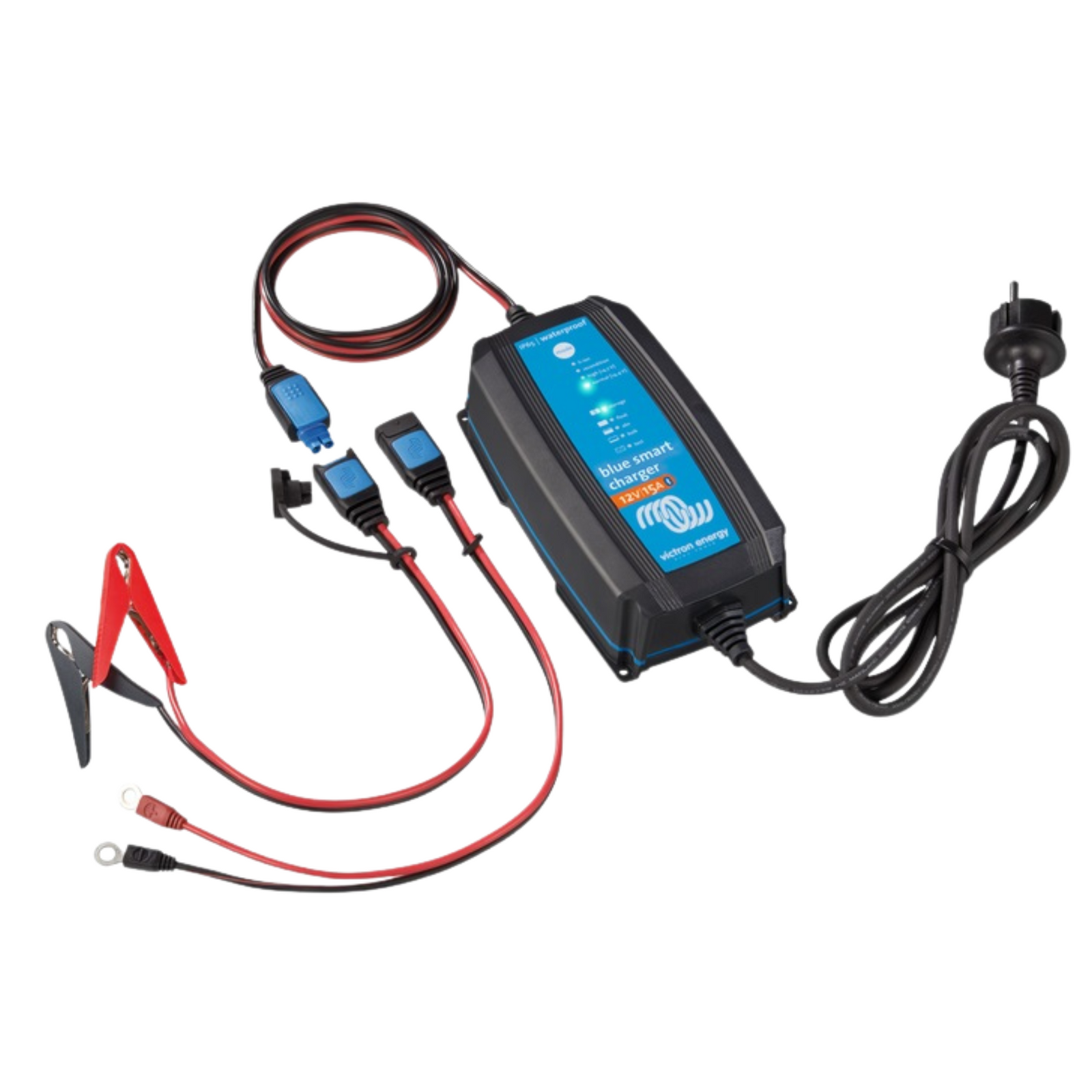

Satamassa maasähköön liitettävä akkulaturi on yksi veneen sähköjärjestelmän tärkeimmistä laitteista. Sen tehtävänä on ladata akut hallitulla latausprofiililla ja ylläpitää varausta silloin, kun vene seisoo käyttämättömänä.

Victronin venekäyttöön soveltuvat verkkovirtalaturit tarjoavat vaihtoehtoja erilaisille akkutyypeille ja järjestelmäjännitteille. Laturin valinnassa huomioidaan akuston kapasiteetti, käytettävä akkukemia, tarvittava latausvirta ja mahdollisten erillisten akkuryhmien määrä. Oikein mitoitettu laturi palauttaa käyttöakun varauksen tehokkaasti ilman tarpeettoman kovaa rasitusta.

Veneessä voi olla erillinen käynnistysakku, käyttöakku sekä keulamoottorille tai muille suurille virrankuluttajille tarkoitettu akusto. Järjestelmän suunnittelussa on ratkaistava, ladataanko kaikkia ryhmiä samalla laturilla vai ohjataanko eri akustoille omat latauslaitteensa. Victronin laaja valikoima mahdollistaa molemmat toteutustavat, mutta lopullinen kytkentä on suunniteltava akkutyyppien ja veneen käytön perusteella.

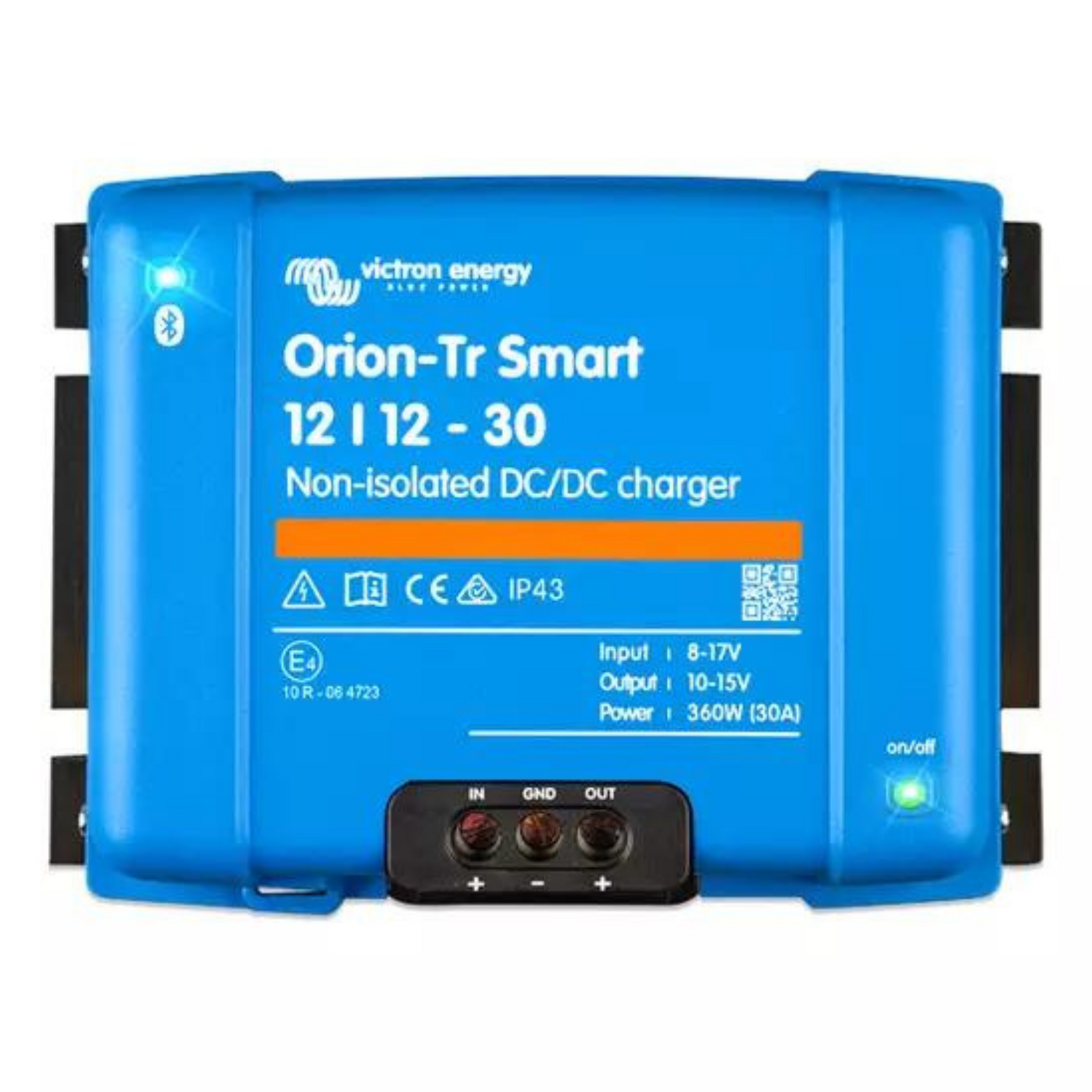

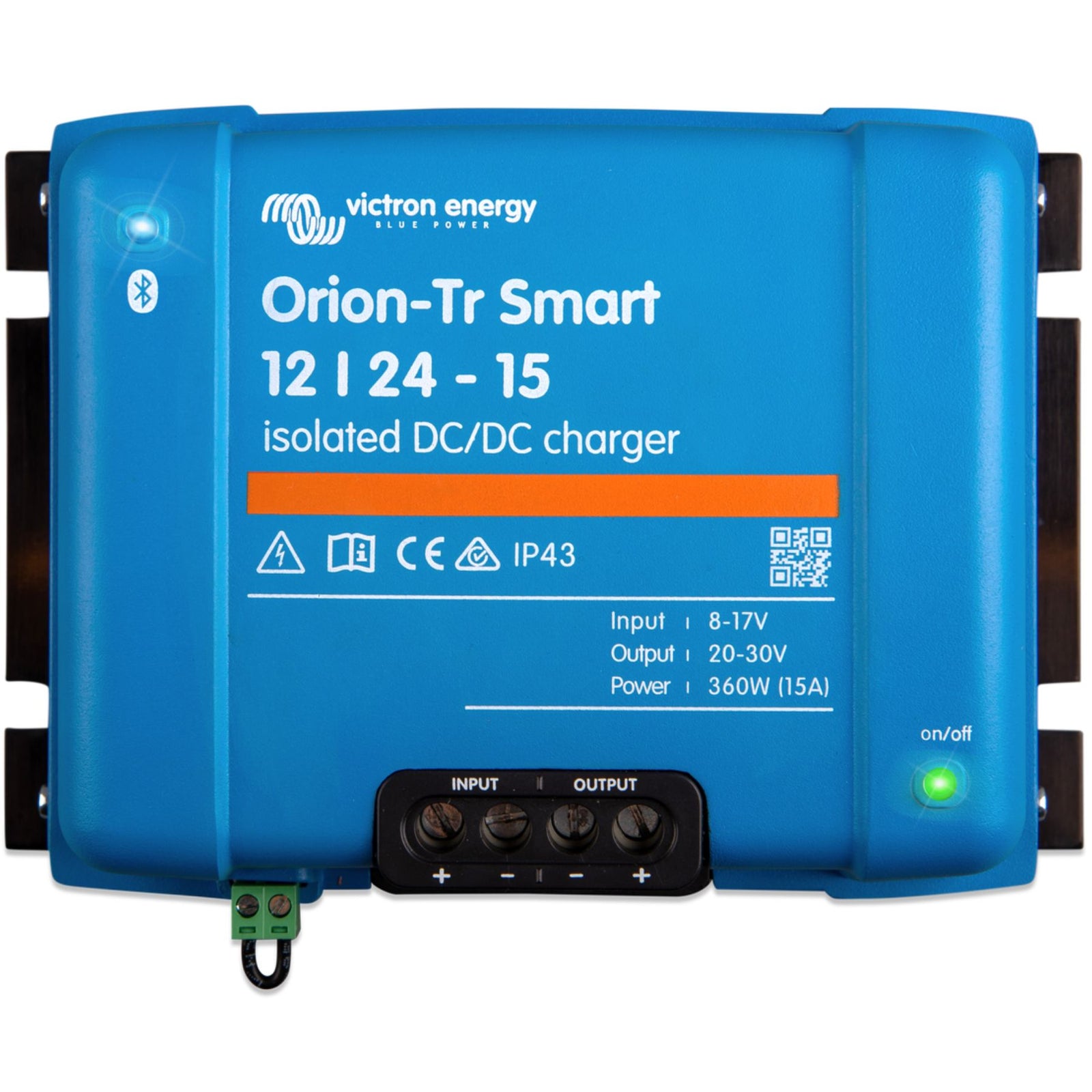

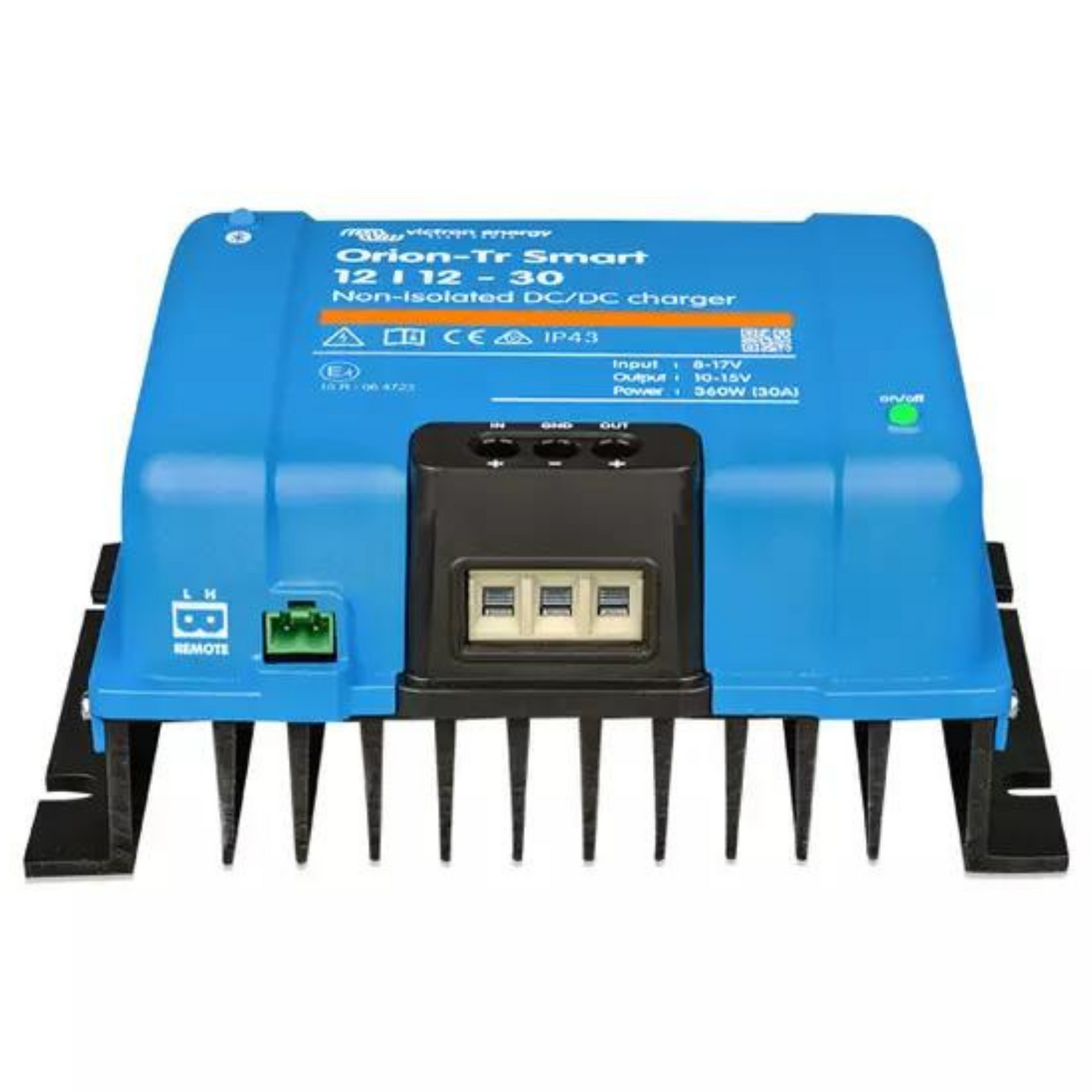

DC-DC-laturi hyödyntää moottorin lataustehoa hallitusti

Moottorin laturi on luonnollinen energianlähde veneen liikkuessa, mutta käynnistysakun ja käyttöakuston suora yhdistäminen ei ole aina paras ratkaisu. Erityisesti silloin, kun akkuryhmissä käytetään eri akkukemioita tai jännitteitä, lataus täytyy muuntaa hallitusti.

Victronin DC-DC-laturit siirtävät energiaa käynnistysakun tai moottorin latauspiirin puolelta käyttöakustoon säädetyllä jännitteellä ja latausvirralla. Ratkaisu soveltuu esimerkiksi tilanteeseen, jossa veneen käynnistysakku on lyijyakku ja käyttöakku litiumakku.

DC-DC-lataus auttaa myös pitämään akkuryhmät sähköisesti erillään. Käyttölaitteet eivät tällöin pääse tyhjentämään käynnistysakkua veneen ollessa pysähdyksissä, mutta moottorin käydessä lataustehoa voidaan hyödyntää käyttöakuston lataamiseen.

Kalastusveneessä DC-DC-laturi on erityisen hyödyllinen, kun kaikuluotaimet, keulamoottori, valot, pumput ja muut sähkölaitteet kuormittavat käyttöakkuja pitkän päivän aikana. Moottorin ajoaika voidaan hyödyntää akun varaustason palauttamiseen ilman hallitsematonta akkuryhmien rinnankytkentää.

Aurinkolataus ylläpitää veneen akustoa

Aurinkopaneelit ovat käytännöllinen tapa tuottaa veneeseen energiaa myös silloin, kun moottori ei käy eikä maasähköä ole saatavilla. Paneelin tuottama virta tarvitsee lataussäätimen, joka sovittaa paneelijännitteen akustolle sopivaksi.

Victronin SmartSolar- ja BlueSolar MPPT -säätimet etsivät paneelista kulloinkin saatavan parhaan tehopisteen. Tämä on tärkeää veneessä, jossa paneelien tila on rajallinen ja masto, kaiteet, vavat tai muut rakenteet voivat aiheuttaa vaihtelevaa varjostusta.

Aurinkolatauksella voidaan ylläpitää käynnistysakkua, ladata käyttöakustoa tai pienentää muiden latauslähteiden tarvetta. Kalastusveneessä paneeli voi kattaa osan kaikuluotaimien, kylmälaitteen, valaistuksen ja muiden jatkuvien kuluttajien energiantarpeesta.

Sopiva MPPT-säädin valitaan paneeliston avoimen piirin jännitteen, suurimman latausvirran ja akuston jännitteen perusteella. Säädintä ei tule mitoittaa vain paneelin nimellistehon mukaan, sillä myös kylmän sään nostama paneelijännite ja mahdollinen myöhempi laajennus on huomioitava.

Invertteri tuo verkkovirran veneen akustosta

Invertteri muuntaa akuston tasavirran tavalliseksi vaihtovirraksi. Sen avulla veneessä voidaan käyttää sellaisia laitteita, jotka on suunniteltu verkkovirralle, vaikka maasähköä tai generaattoria ei olisi saatavilla.

Victron valmistaa sekä erillisiä inverttereitä että invertterin ja akkulaturin yhdistäviä laitteita. Erillinen invertteri sopii järjestelmään, jossa maasähkölataus hoidetaan toisella laitteella. Invertteri-laturi muodostaa puolestaan keskitetyn ratkaisun, joka lataa akustoa ulkoisesta vaihtovirtalähteestä ja siirtyy tuottamaan vaihtovirtaa akusta ulkoisen sähkön katketessa.

Invertterin teho täytyy mitoittaa käytettävien laitteiden jatkuvan kulutuksen ja käynnistysvirran mukaan. Kahvinkeitin, vedenkeitin, mikroaaltouuni tai sähkötyökalu voi vaatia hetkellisesti huomattavasti nimellistehoaan suuremman tehon. Samalla on muistettava, että suuren vaihtovirtakuorman energia otetaan akustosta, jolloin akun kapasiteetin ja kaapeloinnin on vastattava kuormitusta.

MultiPlus ja Quattro yhdistävät latauksen ja virransyötön

Victron MultiPlus- ja Quattro-laitteet yhdistävät invertterin, akkulaturin ja vaihtovirran siirron samaan kokonaisuuteen. Veneen ollessa maasähkössä laite välittää ulkoisen virran kulutuslaitteille ja lataa akustoa. Kun maasähkö katkeaa, invertteritoiminto voi jatkaa sähkönsyöttöä akustosta.

PowerAssist-toiminto auttaa tilanteessa, jossa sataman sähköliittymä tai generaattori ei yksin riitä veneen hetkelliseen kulutukseen. Järjestelmä voi täydentää ulkoista virtalähdettä akustosta saatavalla teholla ja vähentää näin maasähkösulakkeen ylikuormittumisen riskiä.

Quattro soveltuu järjestelmiin, joissa käytetään kahta erillistä vaihtovirtalähdettä, kuten maasähköä ja generaattoria. MultiPlus on luonteva vaihtoehto silloin, kun vaihtovirtalähteitä on yksi.

Näiden laitteiden todellinen hyöty tulee esiin veneissä, joissa halutaan käyttää verkkovirtalaitteita myös sataman ulkopuolella ja samalla hallita akkujen latausta keskitetysti.

Akkuvahti kertoo enemmän kuin pelkkä jännitemittari

Akun napajännite ei yksin anna luotettavaa tietoa siitä, kuinka paljon energiaa akussa on jäljellä. Jännite muuttuu kuormituksen, latauksen, lämpötilan ja akkutyypin mukaan, minkä vuoksi tavallinen volttimittari voi antaa liian optimistisen tai liian heikon kuvan akun tilanteesta.

Victronin akkuvahdit mittaavat akkuun kulkevaa ja siitä poistuvaa virtaa shuntin avulla. Näiden tietojen perusteella järjestelmä arvioi varaustilan, jäljellä olevan kapasiteetin ja ajan, jonka akku kestää nykyisellä kulutuksella. Akkuvahti voi tallentaa myös latausjaksoja, syvimpiä purkauksia sekä korkeimpia ja matalimpia mitattuja jännitteitä.

Kalastusveneessä tarkka varaustieto on tärkeä erityisesti keulamoottoria ja suurta elektroniikkamäärää käytettäessä. Kalastaja näkee, riittääkö kapasiteetti loppupäiväksi vai täytyykö kulutusta vähentää tai latausta lisätä.

Akkuvahdin avulla voidaan myös havaita järjestelmän ongelmia. Jos akusto purkautuu odotettua nopeammin tai ei saavuta täyttä varausta, historiatiedot helpottavat syyn selvittämistä.

VictronConnect helpottaa asetusten hallintaa

Monissa Victronin Smart-tuotteissa on Bluetooth-yhteys, jonka avulla asetuksia ja mittaustietoja voidaan tarkastella VictronConnect-sovelluksessa. Sovellus vähentää erillisten näyttöjen tarvetta ja tekee esimerkiksi laturin, MPPT-säätimen tai akkuvahdin käyttöönotosta selkeämpää.

Sovelluksesta voidaan tarkistaa latausjännitteitä, latausvaiheita, virtoja, aurinkotuotantoa ja historiatietoja laitteen mukaan. Myös laiteohjelmistojen päivitykset ja useat asetukset voidaan hoitaa yhteyden kautta.

Bluetooth-yhteys sopii erityisen hyvin pieniin veneisiin, joissa järjestelmä halutaan pitää yksinkertaisena. Puhelin toimii paikallisena näyttönä, mutta itse lataus ja suojaustoiminnot tapahtuvat edelleen laitteessa.

Järjestelmän asetuksia ei kuitenkaan pidä muuttaa sattumanvaraisesti. Akkutyyppi, latausjännite ja muut arvot on määritettävä akun valmistajan ohjeiden mukaan.

GX-laitteet kokoavat veneen sähköjärjestelmän yhteen

Suuremmissa järjestelmissä Victronin GX-laitteet toimivat keskitettynä tiedonkeruu- ja hallintapisteenä. Niihin voidaan liittää esimerkiksi invertteri-laturi, aurinkolataussäätimet, akkuvahti, säiliöanturit ja tuetut litiumakkujärjestelmät.

GX-järjestelmä voi näyttää akun varaustilan, maasähkön ja generaattorin tilanteen, aurinkotuotannon sekä AC- ja DC-kulutuksen samassa näkymässä. Yhteensopivassa vene-elektroniikassa tietoja voidaan tarkastella myös monitoiminäytöltä. Järjestelmästä voidaan lisäksi säätää maasähkön virtarajaa ja ohjata invertteri-laturin toimintatilaa.

Tällainen keskitetty näkymä tekee monimutkaisesta järjestelmästä ymmärrettävämmän. Sen sijaan, että jokaisella laturilla ja akkuryhmällä olisi erillinen mittari, veneilijä pystyy seuraamaan energian tuotantoa, kulutusta ja varastointia yhtenä kokonaisuutena.

VRM mahdollistaa veneen etävalvonnan

Kun GX-laite yhdistetään internetiin, järjestelmän tietoja voidaan seurata Victron Remote Management -palvelussa. Veneen akun varaustilan, aurinkotuotannon ja kulutuksen voi tällöin tarkistaa myös silloin, kun vene on satamassa ja omistaja muualla.

Etävalvonta auttaa havaitsemaan esimerkiksi maasähkön katkeamisen, odottamattoman kulutuksen tai akun varaustason laskun ennen seuraavaa veneilykertaa. Historiagraafit helpottavat myös järjestelmän mitoituksen arviointia: niiden avulla nähdään, riittääkö aurinkopaneelien tuotto ja kuinka syvälle akusto todellisuudessa purkautuu.

VRM ei ole välttämätön pienessä järjestelmässä, mutta suuremmassa veneessä se tuo sähköjärjestelmän hallintaan merkittävää lisäarvoa. Samat tiedot ovat hyödyllisiä myös mahdollisia vikoja selvitettäessä.

Litiumakut vaativat hallitun kokonaisuuden

Litiumakku voi tarjota veneeseen suuren käyttökelpoisen kapasiteetin, kevyemmän rakenteen ja korkean lataustehon, mutta se vaatii huolellisesti yhteensopivan sähköjärjestelmän. Laturien, invertterien, kaapeloinnin, sulakkeiden ja akunhallintajärjestelmän on toimittava yhdessä.

Victron valmistaa omia litiumakkuja ja akunhallintajärjestelmiä sekä tukee GX-laitteiden kautta useita yhteensopivia kolmannen osapuolen akkujärjestelmiä. BMS valvoo litiumkennojen toimintaa ja voi ohjata latauksen tai kulutuksen katkaisua vaarallisissa tilanteissa.

Erityistä huomiota tarvitaan moottorin laturin kanssa. Litiumakku voi vastaanottaa niin suuren latausvirran, että suora kytkentä kuormittaa moottorin laturia liikaa. DC-DC-laturilla tai erikseen suunnitellulla latausratkaisulla virtaa voidaan rajoittaa ja latausprofiili sovittaa akulle turvalliseksi.

Eristysmuuntaja suojaa venettä maasähkön ongelmilta

Maasähkö yhdistää veneen sataman sähköverkkoon, mikä voi tuoda järjestelmään sähköiskun ja galvaanisen korroosion riskejä. Victronin eristysmuuntaja muodostaa sähköisen erotuksen veneen ja maasähköverkon välille.

Eristysmuuntajan tarkoituksena on parantaa miehistön ja veneen turvallisuutta sekä katkaista galvaanisia virtareittejä. Tietyt Victronin mallit pystyvät myös mukautumaan eri maissa käytettäviin 115V:n ja 230V:n maasähköjärjestelmiin.

Kyseessä ei ole jokaiseen pieneen veneeseen tarvittava laite, mutta suuremmissa ja kansainvälisissä satamissa liikkuvissa veneissä se voi olla tärkeä osa turvallista maasähköjärjestelmää.

Victron sopii pienestä kalastusveneestä suureen matkaveneeseen

Victronin tuotteet eivät ole vain suuria huvijahteja varten. Pieneen kalastusveneeseen voidaan rakentaa yksinkertainen järjestelmä, jossa akkuvahti seuraa kapasiteettia, DC-DC-laturi hyödyntää moottorin latausta ja MPPT-säädin huolehtii aurinkopaneelista.

Keulamoottoriveneessä järjestelmää voidaan täydentää erillisellä käyttöakustolla ja riittävän tehokkaalla maasähkölaturilla. Pitkiä kalastuspäiviä varten akun kulutusta voidaan seurata tarkasti, jolloin kaikuluotaimien, keulamoottorin ja muiden laitteiden käyttöä ei tarvitse arvioida pelkän jännitteen perusteella.

Suuremmassa veneessä sama brändi mahdollistaa maasähkön, generaattorin, aurinkopaneelien, invertterin, litiumakuston ja keskitetyn valvonnan yhdistämisen. Modulaarisuuden ansiosta järjestelmä voidaan rakentaa veneen todellisen energiankulutuksen eikä valmiin yleispaketin perusteella.

Oikea mitoitus ratkaisee järjestelmän toimivuuden

Laadukas laite ei korjaa väärin mitoitettua sähköjärjestelmää. Ennen tuotteiden valintaa on arvioitava akuston jännite ja kapasiteetti, suurimmat kulutuslaitteet, päivittäinen energiantarve sekä käytettävissä olevat latauslähteet.

Kaapelien poikkipinta, sulakkeet, pääkytkimet, kiskot ja liitokset on mitoitettava suurimman virran mukaan. Tasavirtajärjestelmässä pienikin jännitehäviö voi heikentää laturin, invertterin tai keulamoottorin toimintaa merkittävästi.

Myös laitteiden asennusympäristö on huomioitava. Riittävä ilmanvaihto, roiskevedeltä suojaaminen ja huollettavuus vaikuttavat käyttövarmuuteen. Vaativat maasähkö-, litiumakku- ja invertteriasennukset kannattaa teettää veneiden sähköjärjestelmiin perehtyneellä ammattilaisella.

Victron tarjoaa järjestelmäsuunnittelun tueksi käyttöohjeita, teknisiä asiakirjoja, kytkentäkaavioita ja venejärjestelmien suunnitteluoppaita.

Victron-tuotteet saatavilla KPFISHING.FI-verkkokaupassa

KPFISHING.FI:n Victron-kokoelmasta löydät tuotteita veneen akkujen lataamiseen, sähkön muuntamiseen ja koko sähköjärjestelmän valvontaan. Valikoima palvelee erityisesti kalastusveneitä, joissa kaikuluotaimet, keulamoottorit, pumput, valot ja muut laitteet asettavat akustolle jatkuvasti kasvavia vaatimuksia.

Victronin akkulaturit huolehtivat akkujen lataamisesta maasähkössä, DC-DC-laturit hyödyntävät moottorin tuottamaa energiaa ja MPPT-säätimet muuttavat aurinkopaneelin tehon tehokkaaksi latausvirraksi. Invertterit sekä invertteri-laturit tuovat veneeseen verkkovirran, kun taas akkuvahdit ja GX-laitteet kertovat, mihin energia kuluu ja kuinka paljon sitä on jäljellä.

Victronin tärkein vahvuus ei ole yksittäinen laite, vaan yhteensopiva kokonaisuus. Kun veneen lataus, akustot, virranjakelu ja valvonta rakennetaan huolellisesti saman järjestelmäajattelun ympärille, sähköstä tulee ennakoitava osa veneilyä eikä jatkuva epävarmuuden lähde.
